L-Handle Quick Release Ball Lock Pin

L-Handle Quick Release Ball Lock Pin, size dia. 5mm-25mm , Grip range 10mm-100mm, material by steel from quick release pins manufacturer in China.

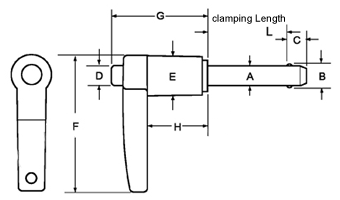

L-handle Quick Release Pins L-handle Quick Release Ball Lock Pins drawing

Material: Steel / Stainless steel
Finish: Galvanized

L-Handle Quick Release Ball Lock Pin Metric Size :

Size Dia. Min Dia. Max B +/-0.25 C +0/-1.0 D E F G H
5 4.92 4.96 5.54 6 6.5 13.1 44.9 31.3 19.7
6 5.92 5.96 6.99 7 6.5 13.1 44.9 31.3 19.7
8 7.92 7.96 9.42 8 6.5 13.1 44.9 31.3 19.7
10 9.92 9.96 11.86 9 7.7 15.1 50.8 36.1 24.0
12 11.92 11.96 14.45 10 11.1 19.1 57.2 41.9 25.8
16 15.92 15.96 19.00 14 14.5 23.9 63.0 49.8 30.1
20 19.92 19.96 24.08 17 26.2 23.9 63.0 49.8 30.1
25 24.92 24.96 30.94 22 26.2 32.4 82.0 55.9 33.9

Order code: L Handle Quick Release Ball Lock Pin – Dia(A) × Clamping Length ( L)
